通り穴基本形
通り穴基本形 Thru hole basic type

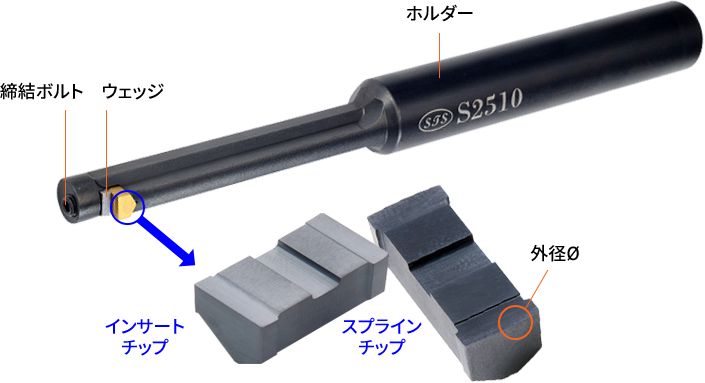

ホルダー
| モデル名 | 対応 インサート | 最小口径 (Ø) | 加工長さ (㎜) (B) |
切削深さ (㎜) (dp) |
突出部長さ (㎜) (C) |
ホルダー直径 (Ø) (D) |
全長 (㎜) (L) |
|---|---|---|---|---|---|---|---|
| S1004 | T04S | 10 | 40 | 2.2 | 8 | 31 | 300 |
| S1204 | T04 | 12 | 40 | 2.5 | 8 | ||
| S1405 (注文製作) | T05S | 14 | 50 | 3.0 | 9 | ||
| S1505 | T05 | 15 | 50 | 3.4 | 9 | ||
| S1806 | T06 | 18 | 60 | 3.9 | 10 | ||
| S2007 | T07 | 20 | 70 | 4.5 | 10.5 | ||
| S2208 | T08 | 22 | 80 | 4.5 | 11.5 | ||
| S2510 | T10 | 25 | 100 | 5.8 | 13 | ||
| S3012 | T12 | 30 | 100 | 7.2 | 14 |
インサートチップ
| モデル名 | キー溝規格 (㎜) | 外形寸法 (㎜) b × L × H |
公差 | ||
|---|---|---|---|---|---|
| 精密級 | 一般級 | 特殊形 | |||
| T04S | 4 | 4×8.5×6.3 | +0.01 ~ +0.02 |
+0.04 ~ +0.05 |
注文製作 |
| T04 | 4 | 4×9.7×7.8 | |||
| T05S | 5 | 5×11.5×7.7 | |||
| T05 | 5 | 5×12.5×7.7 | |||
| T06 | 6 | 6×14×7.5 | |||
| T07 | 7 | 7×17×7.5 | |||
| T08 | 8 | 8×17×7.5 | |||
| T10 | 10 | 10×19×7.5 | |||
| T12 | 12 | 12×23×9.0 | |||
スプラインチップ
| モデル名 | スプライン外径 (b-Ø) | 外形寸法 (㎜) b × L × H |
公差 | |
|---|---|---|---|---|
| 焼入れ無し | 焼入れ有り | |||
| SPT05D22 | 5-Ø22 | 5×17×7.7 | +0.03 ~ +0.06 |
+0.01 ~ +0.058 (注文製作) |
| SPT05D25 | 5-Ø25 | 5×17×7.7 | ||
| SPT06D25 | 6-Ø25 | 6×17×7.5 | ||
| SPT06D32 | 6-Ø32 | 6×17×7.5 | +0.04 ~ +0.076 |
+0.013 ~ +0.071 (注文製作) |
| SPT07D34 | 7-Ø34 | 7×19×7.5 | ||
| SPT08D38 | 8-Ø38 | 8×19×7.5 | ||
| SPT08D42 | 8-Ø42 | 8×19×7.5 | ||
| SPT10D48 | 10-Ø48 | 10×23×7.5 | +0.05 ~ +0.093 |
+0.016 ~ +0.086 (注文製作) |
| SPT12D54 | 10-Ø54 | 12×25×9.0 | ||
