막힘구멍 기본형
막힘구멍 기본형 Tight hole basic type

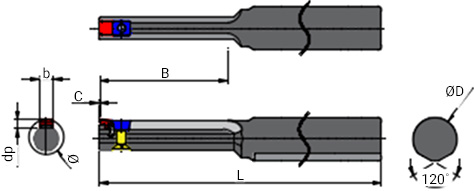

홀더
| 모델명 | 적용 인써트 | 최소구경 (Ø) | 가공길이 (㎜) (B) |
절삭깊이 (㎜) (dp) |
돌출길이 (㎜) (C) |
홀더직경 (Ø) (D) |
전장 (㎜) (L) |
|---|---|---|---|---|---|---|---|
| TS1505 | TT05 | 15 | 50 | 2.8 | 0.8 ~ 1.0 | 31 | 300 |
| TS1806 | TT06 | 18 | 60 | 3.7 | |||
| TS2007 | TT07 | 20 | 70 | 3.7 | |||
| TS2208 | TT08 | 22 | 80 | 4.8 | |||
| TS2510 | TT10 | 25 | 100 | 6.0 |

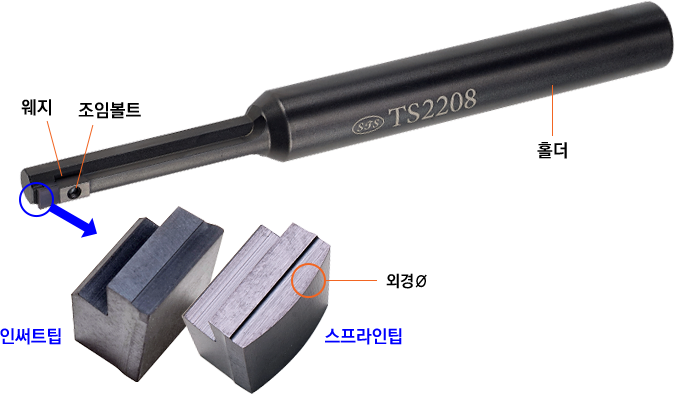

인써트 팁
| 모델명 | 키 홈 규격 (㎜) | 외형칫수 (㎜) b × L × H |
공차 | ||
|---|---|---|---|---|---|
| 정밀급 | 일반급 | 특수형 | |||
| TT05 | 5 | 5 × 9 × 6.5 | +0.01 ~ +0.02 |
+0.04 ~ +0.05 |
주문제작 |
| TT06 | 6 | 6 × 9 × 6.5 | |||
| TT07 | 7 | 7 × 9 × 6.5 | |||
| TT08 | 8 | 8 × 9 × 6.5 | |||
| TT10 | 10 | 10 × 9 × 6.5 | |||
스프라인 팁
| 모델명 | 스프라인 외경 (b-Ø) |
외형칫수 (㎜) b × L × H × Ø |
공차 | |
|---|---|---|---|---|
| 담금질안함 | 담금질 | |||
| STT05D22 | 5-Ø22 | 5×9×6.5×22 | +0.05 ~ +0.07 주문제작 |
+0.10 ~ +0.12 주문제작 |
| STT05D25 | 5-Ø25 | 5×9×6.5×25 | ||
| STT06D25 | 6-Ø25 | 6×9×6.5×25 | ||
| STT06D32 | 6-Ø32 | 6×9×6.5×32 | ||
| STT07D34 | 7-Ø34 | 7×9×6.5×34 | ||
| STT08D38 | 8-Ø38 | 8×9×6.5×38 | ||
| STT08D42 | 8-Ø42 | 8×9×6.5×42 | ||
| STT10D48 | 10-Ø48 | 10×9×6.5×48 | ||
| STT12D54 | 10-Ø54 | 10×9×6.5×54 | ||
